ACOEM AT-300 Shaft Alignment tool

ACOEM AT-300 — Generasi Baru Digital Line Laser untuk Alignment Poros Profesional

AT-300 adalah sistem alignment poros berbasis line-laser dengan sensor generasi ketiga, antarmuka GuideU™, dan berbagai metode pengukuran modern — dirancang untuk kecepatan, akurasi, dan kemudahan penggunaan.

ACOEM AT-300
ACOEM AT-300 (ilustrasi). Ganti src dengan URL gambar produk Anda.

Kenapa Memilih AT-300?

  • Sensor digital line generasi ke-3 (Digital Line Sensor) dengan jangkauan pengukuran hingga ±15 meter. :contentReference[oaicite:0]{index=0}
  • Akurasi tinggi: sekitar 0,3 % ± 7 µm terhadap deviasi pengukuran. :contentReference[oaicite:1]{index=1}
  • Resolusi inclinometer 0,01° dan akurasi ±0,2°; didukung gyro 6-axis MEMS dengan kompensasi drift. :contentReference[oaicite:2]{index=2}
  • Antarmuka visual GuideU™ yang intuitif dan cepat dipelajari; adanya fitur SoftCheck™, FeetLock™, VertiZontal™, Shim Simulator, True Live™, dan berbagai metode pengukuran (Tripoint, Tripoint Express, Clock, Multipoint, Multipoint Express). :contentReference[oaicite:3]{index=3}
  • Desain robust untuk lingkungan industri: IP65 pada sensor; tampilan/display 8-inci yang tahan terhadap cahaya matahari, temperatur ekstrem, debu dan semprotan air. :contentReference[oaicite:4]{index=4}
  • Daya tahan baterai cukup untuk penggunaan lapangan yang lama (~20 jam pengukuran), dengan pengisian penuh sekitar 8 jam. :contentReference[oaicite:5]{index=5}

Spesifikasi Teknis

Parameter Nilai / Keterangan
Sensor / Model M10 & S10, generasi ketiga Digital Line Sensor. :contentReference[oaicite:6]{index=6}
Jarak Pengukuran Maksimum ±15 m :contentReference[oaicite:7]{index=7}
Resolusi / Akurasi 0,3 % ± 7 µm :contentReference[oaicite:8]{index=8}
Resolusi Inklinometer 0,01° :contentReference[oaicite:9]{index=9}
Lingkup Temperatur Operasi −10 °C to 50 °C :contentReference[oaicite:10]{index=10}
Kedap Lingkungan (Water / Debu) Sensor IP65; display rugged class (termasuk untuk tampilan & port) :contentReference[oaicite:11]{index=11}
Dimensi / Berat Sensor M10: 92×77×33 mm / 212 g   •   S10: 88×77×33 mm / 188 g :contentReference[oaicite:12]{index=12}
Tipe Laser Diode laser kelas II, 650 nm, < 1 mW :contentReference[oaicite:13]{index=13}
Waktu Operasional Baterai Sekitar 20 jam pengukuran terus-menerus :contentReference[oaicite:14]{index=14}

Catatan: spesifikasi lengkap termasuk fitur perangkat lunak, aksesori, dan kondisi penggunaan ada di datasheet resmi ACOEM AT-300. :contentReference[oaicite:15]{index=15}

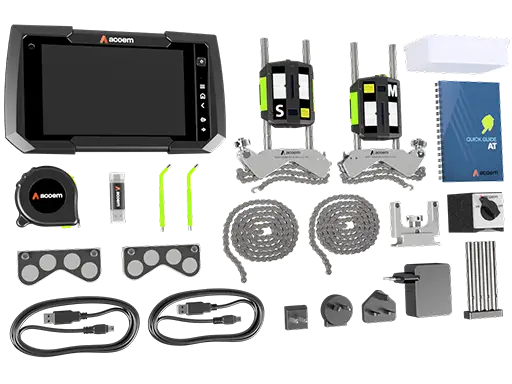

Isi Paket / What’s in the Box

  • Display unit (8-inch rugged) atau pilihan “Tablet Display” pada beberapa varian. :contentReference[oaicite:16]{index=16}
  • Sensor M10 & S10 yang mendukung pengukuran line-laser. :contentReference[oaicite:17]{index=17}
  • Aksesori lengkap: rod kit, chain 8mm (60 links, ~970 mm), V-brackets, magnetic V-brackets, extension fixture ~49 mm, universal angle tool, spacer magnet V-brackets. :contentReference[oaicite:18]{index=18}
  • Perkakas tambahan seperti tape measure 5 m, kabel USB (A-mini B, panjang ~2 m), power supply 5 VDC, quick guide (panduan singkat). :contentReference[oaicite:19]{index=19}
  • Kasing pelindung / hard case untuk transport dan penyimpanan aman. :contentReference[oaicite:20]{index=20}

Tips Praktis Penggunaan di Lapangan

  • Kalibrasi awal sensor dan pastikan mounting sensor & V-bracket/kedudukan kuat agar tidak goyah selama pengukuran.
  • Gunakan metode Tripoint / Tripoint Express untuk mesin dengan akses ruang terbatas atau kondisi yang memerlukan 3 titik pengukuran.
  • Manfaatkan fitur SoftCheck™ untuk mendeteksi apakah “soft foot” (motor tidak menempel kuat pada semua kaki), supaya hasil alignment tidak bias.
  • Gunakan display / tampilan outdoor / sunlight readable jika Anda bekerja di luar ruangan atau area terkena banyak cahaya matahari.
  • Simpan laporan otomatis (PDF) dan dokumentasi setup mesin untuk audit & pemeliharaan jangka panjang.
